EOL Barra dos Coqueiros

SDCD do Parque Eólico Barra dos Coqueiros

A Altus foi contratada para fornecer o sistema de controle e supervisão do Parque Eólico, fornecendo também o sistema de proteção e controle da SE Elevadora, juntamente com a modernização da proteção da SE Porto.

Modernização do Parque Eólico e Subestações

Composto por 26 aerogeradores com potência de 1,3MW cada, o parque tem capacidade para gerar até 33,8 MW. Os aerogeradores da aplicação são interligados ao SIN (Sistema Nacional de Energia) através da SE Porto, que é controlada pela Energisa. A modernização promovida pela Altus permitiu o controle completo e remoto tanto da operação do parque quanto das subestações de energia. Com a implementação do novo sistema de supervisão e controle, é possível verificar os status de disjuntores e seccionadoras, monitorar as grandezas elétricas da SE Elevadora, dos aerogeradores do parque, podendo comandar abertura e fechamento de todos os disjuntores da SE.

Modernização de Painéis

Redução de espaço e fiação, com ganhos de confiabilidade, custo e capacidade de pontos de supervisão e comando

Supervisão e Controle Remoto

A operação e o intertravamento das subestações são realizados de forma remota, reduzindo o risco dos operadores

Maior Disponibilidade

Redução do tempo de parada na operação através da detecção rápida sobre as origens das falhas do sistema

Diagnósticos Precisos

Maior confiabilidade e robustez do sistema de comunicação com a inserção de recursos para diagnóstico das linhas

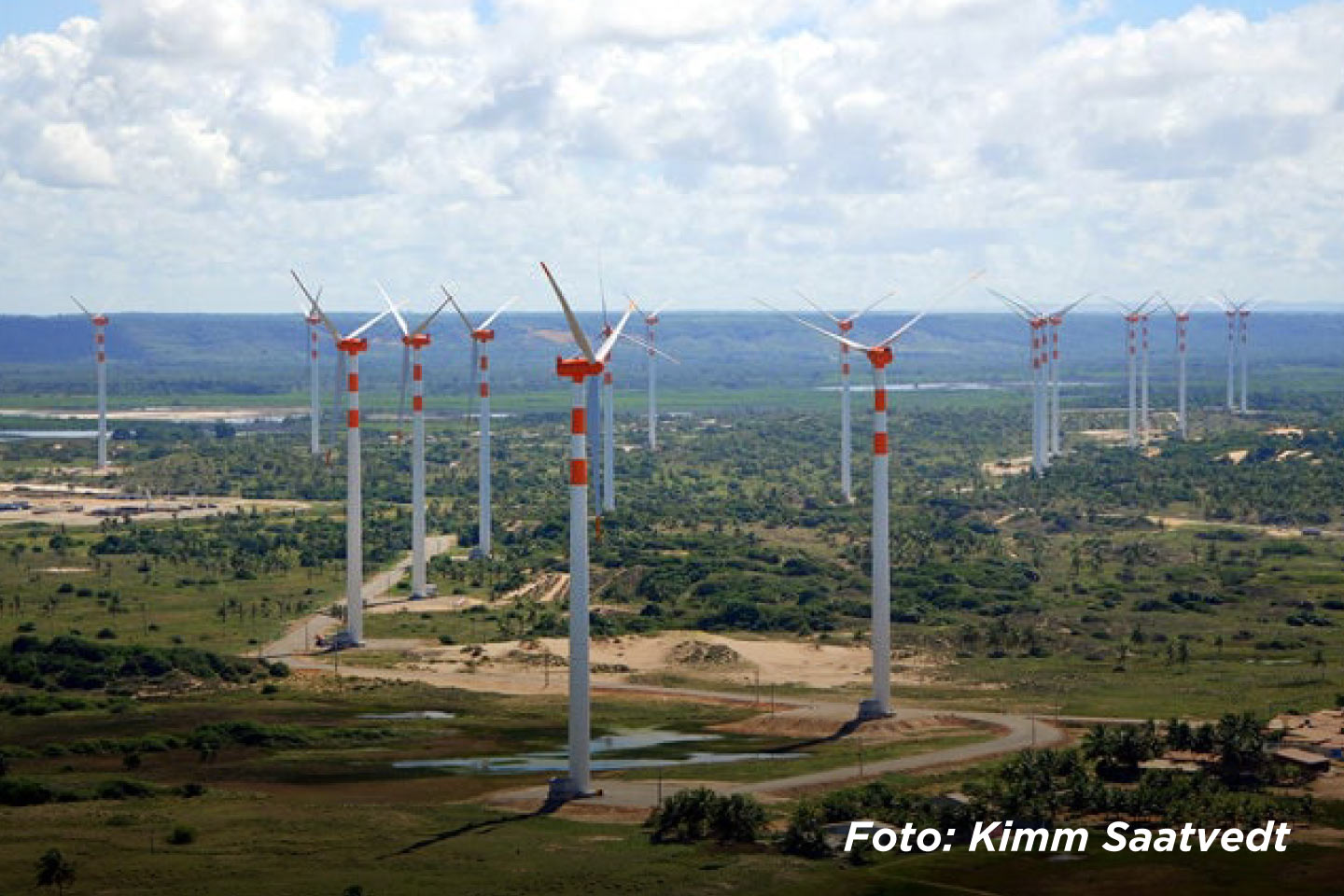

Modernização da SE Porto

Entre as melhorias promovidas no Parque Eólico, a Altus realizou o retrofit da SE Porto de Sergipe. A estrutura da subestação precisou ser modernizada para o recebimento de duas novas linhas provenientes da SE Elevadora. Para tanto, a unidade recebeu um upgrade na linha atual e na proteção do transformador, com a inserção de um bay de transferência, permitindo transferência entre linhas.

Modernização da SE Elevatória

A SE Elevadora é responsável por condicionar a tensão para interligação do parque a SE Porto. Composta por dois transformadores, cada um com proteção diferencial principal e alternada, comunicação DNP3.0 com o centro de controle e operação, situado no parque eólico.

A Altus forneceu o controle e a proteção de toda a subestação, realizada através dos relés de proteção RET670. A empresa também forneceu a integração dos multimedidores dos painéis auxiliares ao sistema de supervisão através de protocolo Modbus/TCP.

Redes de Comunicação

O sistema desenvolvido e implementado pelo time de Engenharia da Altus utiliza tanto os protocolos de comunicação DNP3 e Modbus TCP quanto o padrão OPC UA.

O protocolo OPC UA foi utilizado para disponibilizar os dados e comandos do parque para o centro de operação da Enex, através de link remoto. O padrão também foi utilizado na comunicação entre o SDSC da unidade e o software de supervisão dos aerogeradores, realizando troca de dados entre os servidores e fornecendo informações da condição dos geradores a operação, integrando os processos.

O protocolo DNP3 foi aplicado na comunicação entre as subestações Porto e Elevatória e sistema de controle e supervisão central do parque.

Já o padrão Modbus TCP foi utilizado para comunicação do SDCD com os medidores de grandezas e carregadores de bateria.

Escopo da solução fornecida pela Altus

- Projeto elétrico dos painéis de proteção, medição e controle das Subestações e Casa de Controle
- Sistema de medição de faturamento utilizando o produto ION
- Modernização do sistema de proteção e controle da SE Porto de Sergipe
- Desenvolvimento de sistema de supervisão e controle para supervisão do parque e controle do SE Elevadora
- Integração do sistema supervisório com servidor de controle Sinovel, responsável pelo controle dos aerogeradores
- Integração com torre anemométrica, com coleta de dados para envio ao Ministério de Minas e Energia
- Start-up, operação assistida e treinamento de operação e manutenção do sistema.
