NX3008

MT8500

• IEC-61131-3

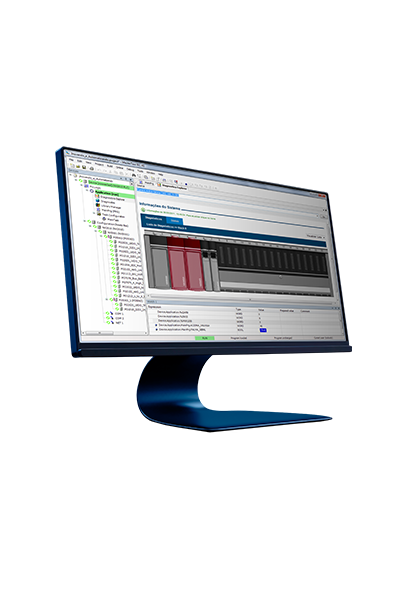

O MasterTool IEC XE é uma ferramenta completa para programação, depuração, configuração e simulação das aplicações do usuário. O software é baseado no conceito de ferramenta integrada, provendo flexibilidade e facilidade de uso permitindo aos usuários a programação em seis linguagens definidas pela norma IEC 61131-3.

NX1001

• Entrada Digital

Módulo com 16 entradas isoladas tipo source/sink para uso geral.

NX1005

• Entrada Digital
• Saída Digital
• Transistor

O NX1005 é um módulo misto que oferece 8 saídas digitais protegidas tipo fonte e 8 entradas digitais isoladas tipo fonte/sink para uso geral. O NX1005 utiliza apenas uma posição no bastidor da Série Nexto e possui características exclusivas como Electronic Tag on Display, Easy Plug System e One Touch Diag.

NX2001

• Saída Digital

Módulo com 16 saídas protegidas tipo fonte para uso geral.

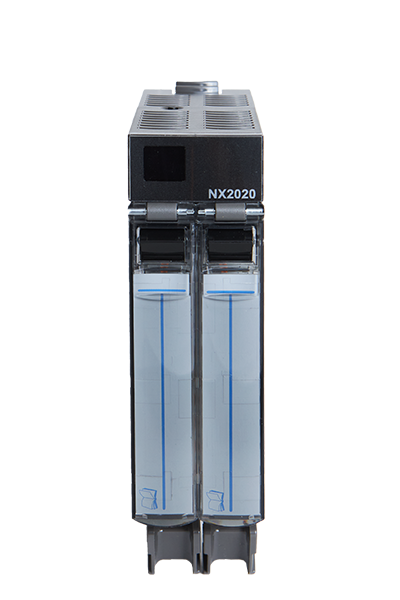

NX2020

• Relé
• Saída Digital

Módulo com 16 saídas a relé protegidas tipo fonte para uso geral.

NX3003

• 1 Ethernet TCP/IP
• 1 Serial
• E/S Integradas
• Fonte de Alimentação Integrada

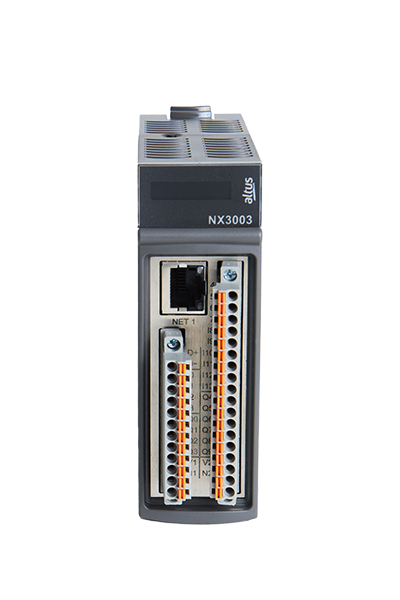

Com tempo de resposta de 4 ms por ciclo, a NX3003 se coloca como a solução de melhor desempenho para o mercado máquinas. O módulo possui quatro entradas rápidas para leitura de encoder (unidirecional, bidirecional e quadratura) e quatro saídas rápidas para controle de motor de passo (PTO/PWM).

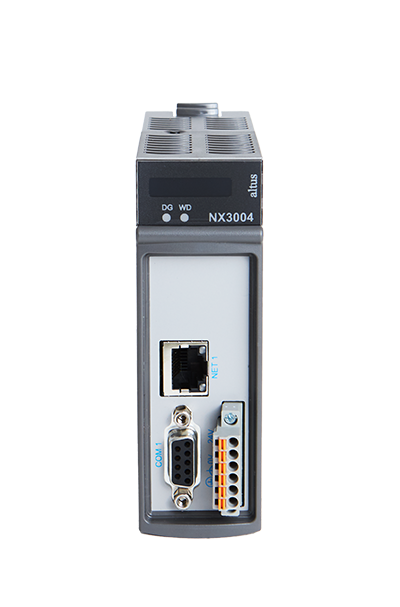

NX3004

• 1 Ethernet TCP/IP
• 1 Serial
• Fonte de Alimentação Integrada

Com alta velocidade de processamento e ampla capacidade de armazenamento de dados, a CPU NX3004 é indicada para máquinas e sistemas de pequeno porte que não demandem uma estrutura de automação muito complexa

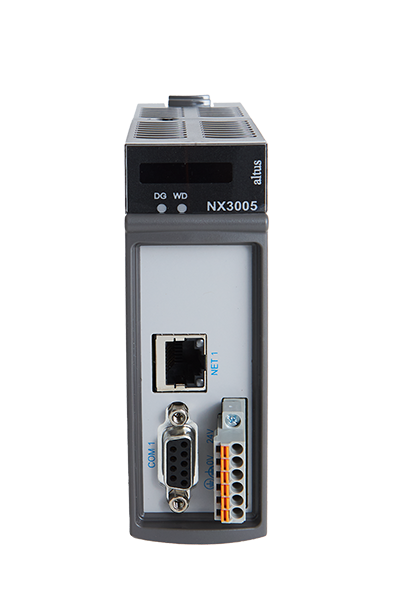

NX3005

• 1 Ethernet TCP/IP
• 1 Serial
• Fonte de Alimentação Integrada
• WebServer

Além de alta velocidade de processamento (1000 contatos a cada 6 microssegundos) e ampla capacidade de armazenamento de dados, a CPU NX3005 ainda conta com suporte a WebServer, fazendo com que seja uma opção de ótimo custo benefício para demandas dos segmentos de saneamento, automação predial e da indústria em geral

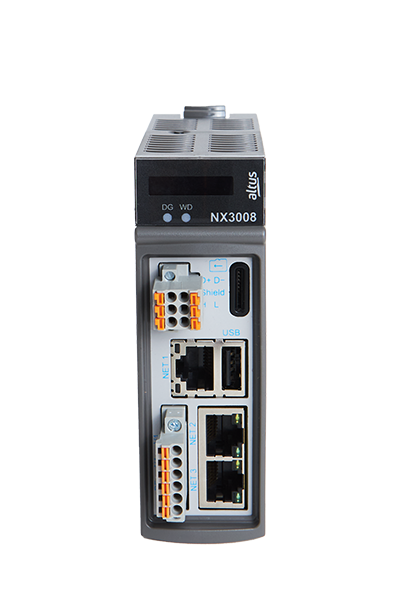

NX3008

• 1 CAN
• 1 Serial
• 1 USB
• 3 Ethernet TCP/IP
• Docker
• Fonte de Alimentação Integrada
• VPN e Firewall
• WebServer

Além de alta velocidade de processamento, ampla capacidade de armazenamento de dados, expansão de barramento para até 24 bastidores e diagnósticos avançados em tempo real, a mais robusta unidade de processamento da série

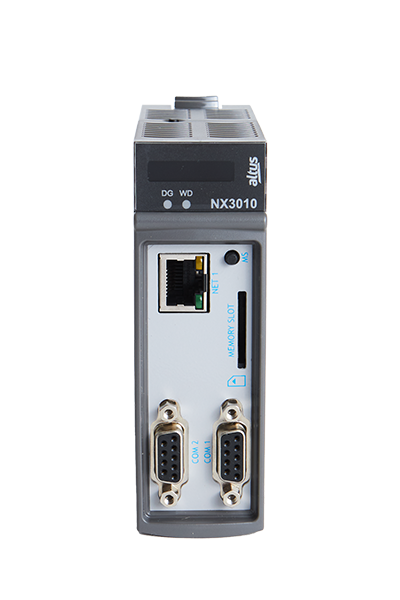

NX3010

• 1 Ethernet TCP/IP
• 1 Memory Slot
• 2 Serial

A robustez e o desempenho elevado proporcionados pelo processador RISC Power PC de 32 Bits colocam a NX3010 como uma CPU altamente indicada para grandes máquinas e sistemas de pequeno a médio porte

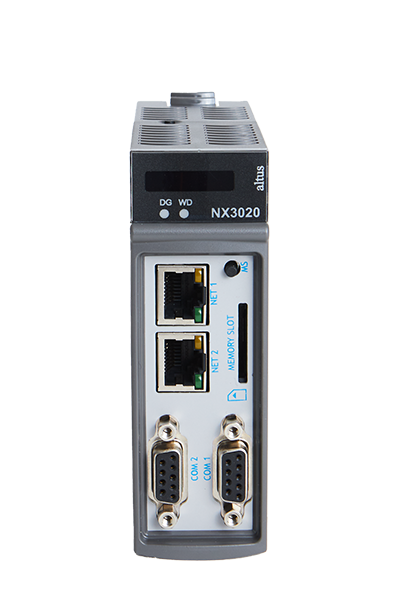

NX3020

• 1 Memory Slot
• 2 Ethernet TCP/IP
• 2 Serial

Com alta capacidade de processamento, expansão de barramento para até 24 bastidores e diagnósticos avançados em tempo real, a CPU NX3020 é ideal para médios e grandes sistemas de automação

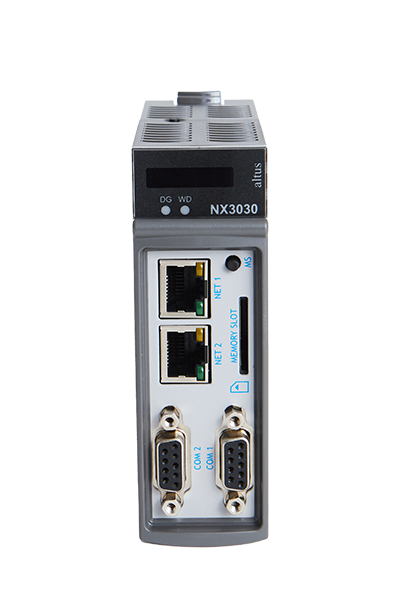

NX3030

• 1 Memory Slot
• 2 Ethernet TCP/IP
• 2 Serial
• Redundancia

Além de alta velocidade de processamento, ampla capacidade de armazenamento de dados, expansão de barramento para até 24 bastidores e diagnósticos avançados em tempo real, a mais robusta unidade de processamento da série ainda conta com suporte a redundância

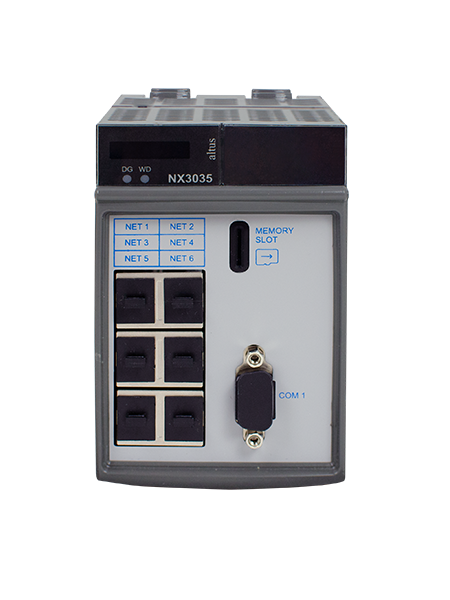

NX3035

• 1 Memory Slot
• 1 Serial
• 2 Ethernet SPF
• 6 Ethernet
• Redundancia

A robustez e o desempenho elevado proporcionados pelo processador de 64 Bits colocam a NX3035 como uma CPU altamente indicada para sistemas que demanda alto processamento e disponibilidade

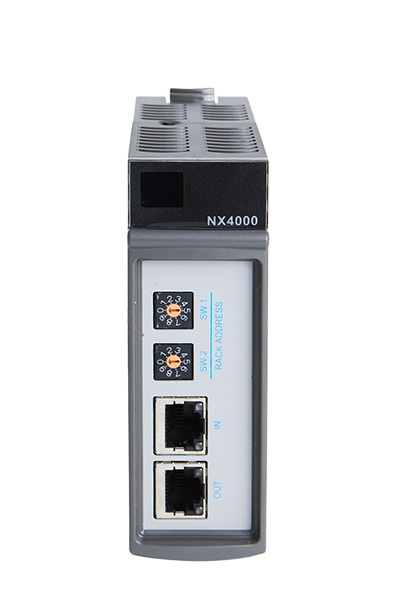

NX4000

• 2 Ethernet TCP/IP
• Redundancia

O módulo NX4000 permite que os módulos de E/S sejam facilmente distribuídos no campo, e podendo ser usados tanto como pontos de E/S locais (localizadas junto ao módulo CPU), quanto como remotas, sem nenhuma perda no desempenho.

NX4010

• 1 Serial
• 2 Ethernet TCP/IP
• Redundancia

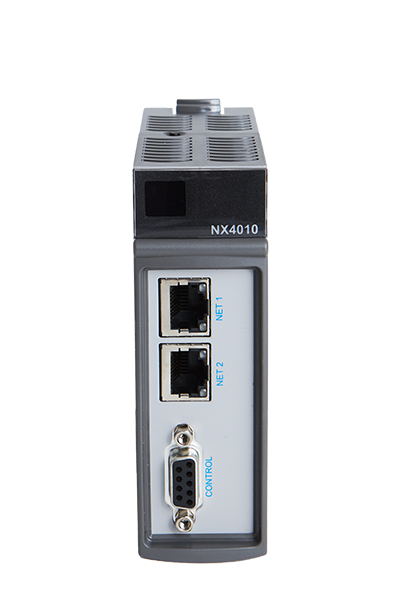

O módulo NX4010 é utilizado para aplicações redundantes em half-clusters, onde há necessidade de alta disponibilidade do sistema de automação. Ele é responsável pela conexão dos dois half-clusters.

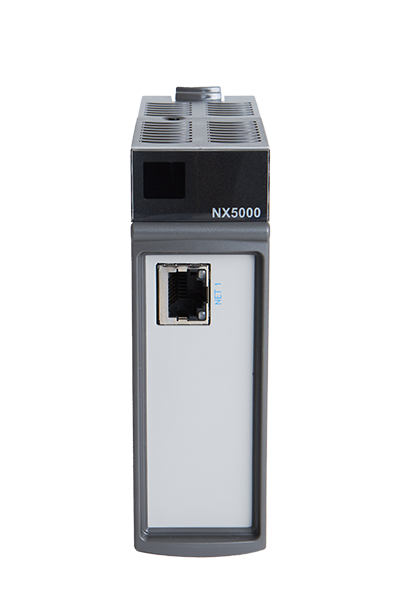

NX5000

• 1 Ethernet TCP/IP
• Redundancia
• Troca a quente

Módulo Ethernet para aplicações que necessitam de mais interfaces Ethernet que as disponibilizadas pelas CPUs Nexto ou ainda em aplicações onde há necessidade de alta disponibilidade do sistema de automação com o uso de redundância de redes

NX5001

• 1 Serial
• Redundancia
• Troca a quente

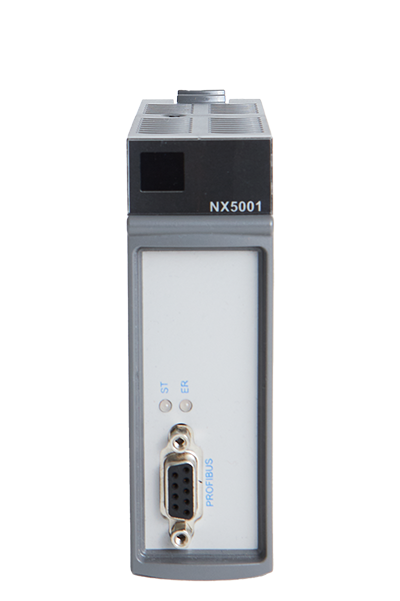

Módulo mestre PROFIBUS-DP para utilização juntamente às CPUs da Série Nexto. Este módulo permite o acesso de até 3584 bytes de entrada e 3584 bytes de saída, além de suporte a redundância para aplicações onde alta disponibilidade é esperada.

NX5100

• 1 Ethernet TCP/IP
• Fonte de Alimentação Integrada
• Troca a quente

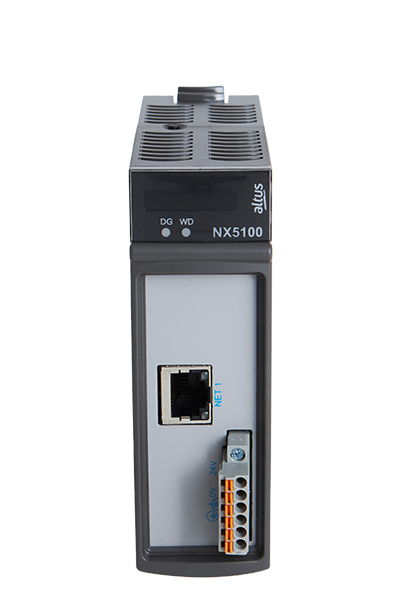

Dispositivo do tipo cabeça-escravo para redes MODBUS TCP, possibilitando ao usuário utilizar todos os módulos de entradas e saídas da Série Nexto.

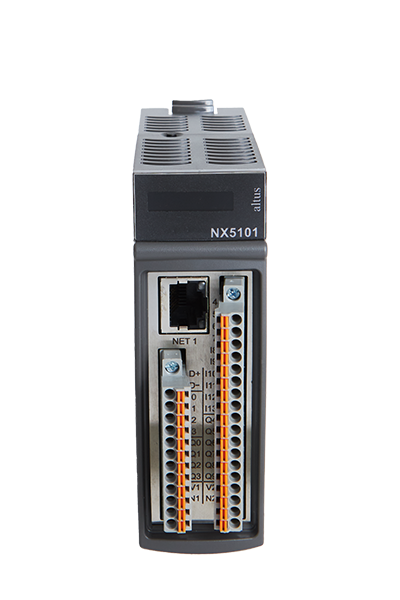

NX5101

• 1 Ethernet TCP/IP
• E/S Integradas
• Fonte de Alimentação Integrada

Dispositivo do tipo cabeça-escravo para redes MODBUS TCP com interfaces de entrada e saída integradas, possibilitando ao usuário utilizar todos os módulos de entradas e saídas da Série Nexto.

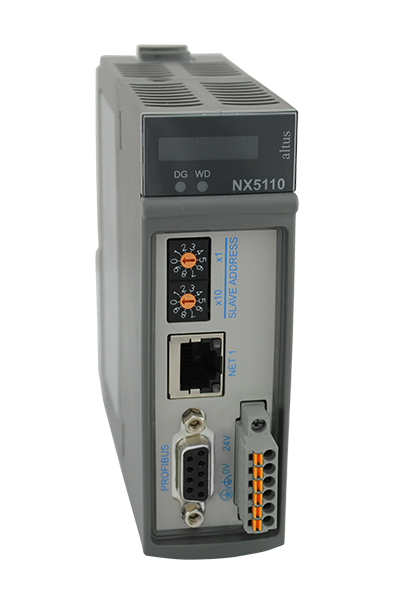

NX5110

• 1 Ethernet TCP/IP
• 1 Serial

Dispositivos do tipo cabeça-escravo para redes PROFIBUS-DP, possibilitando ao usuário utilizar todos os módulos de E/S da Série Nexto.

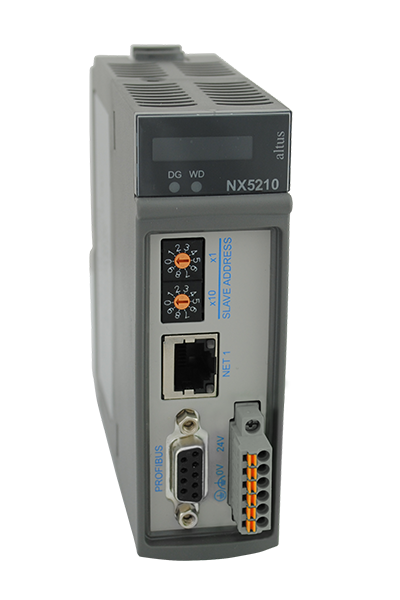

NX5210

• 1 Ethernet TCP/IP
• 1 Serial
• Redundancia
• Troca a quente

Dispositivos do tipo cabeça-escravo para redes PROFIBUS-DP, possibilitando ao usuário utilizar todos os módulos de E/S da Série Nexto.

NX6000

• Entrada Analógica
• Tensão Corrente

Módulo com oito entradas analógicas que podem ser configuradas individualmente como entrada de tensão ou corrente. O produto também fornece diferentes escalas tanto para entradas de tensão quanto de corrente.

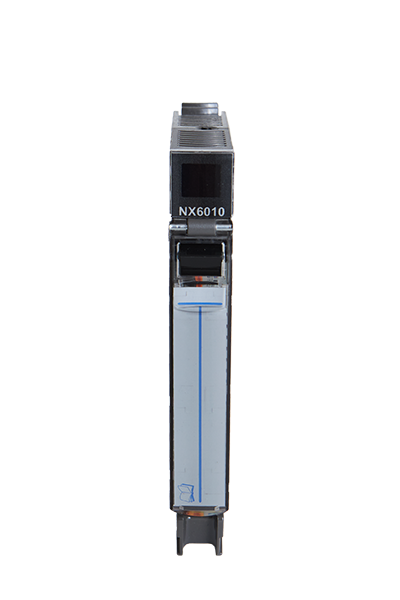

NX6010

• Entrada Analógica
• Termopar

Módulo com oito entradas analógicas de termopar que podem ser configuradas individualmente para diferentes tipos de termopar. O produto também fornece diferentes escalas de temperatura em graus Celsius ou Fahrenheit

NX6014

• Entrada Analógica
• HART

Módulo com oito entradas analógicas de corrente com HART configuráveis individualmente. Além de possibilitar a leitura de sinais de instrumentos de campo através do sinal 0-20 mA convencional, estas entradas permitem também realizar comunicação HART com os instrumentos através da porta Ethernet da CPU utilizando uma ferramenta de gerenciamento de ativos com suporte à tecnologia DTM.

NX6020

• Entrada Analógica
• RTD

Módulo com oito entradas analógicas configuráveis individualmente para leitura de sensores de temperatura do tipo RTD (Resistance Temperature Detectors). O módulo permite o uso de escalas de temperatura em graus Celsius ou Fahrenheit e filtros parametrizáveis que auxiliam na implementação de sistemas para automação industrial e controle de processos.

NX6100

• Saída Analógica
• Tensão Corrente

Módulo com com quatro saídas analógicas que podem ser configuradas individualmente como saída de tensão ou corrente. Este módulo também fornece diferentes escalas tanto para saídas de tensão quanto de corrente.

NX6134

• HART
• Saída Analógica

Módulo com quatro saídas analógicas de corrente com HART configuráveis individualmente. Além de possibilitar o controle de atuadores de campo através do sinal 0-20mA convencional, estas saídas permitem também realizar comunicação HART com os instrumentos através da porta Ethernet da CPU utilizando uma ferramenta de gerenciamento de ativos com suporte à tecnologia DTM

NX8000

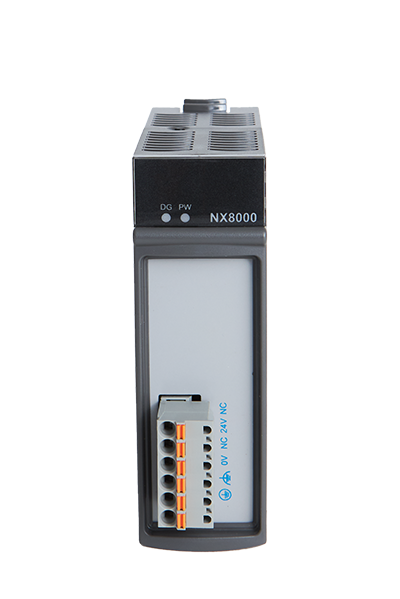

Fonte de alimentação com até 30 W de potência, fornecidos para os demais módulos através dos bastidores. O módulo tem uma entrada 24 Vdc isolada com um fusível de proteção interno acessível pela tampa lateral do módulo.

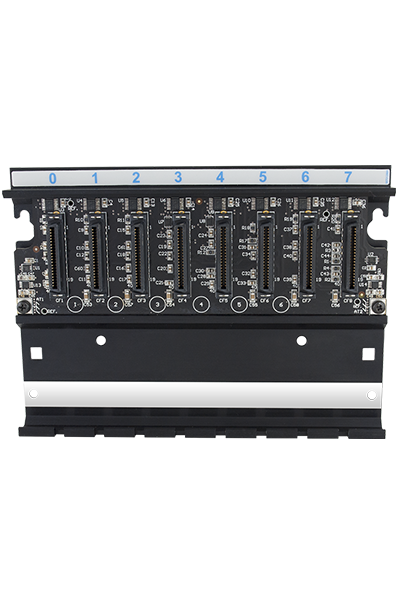

NX9000

• 8 Posições
• Troca a quente

O NX9000 (bastidor de 8 posições) é a escolha perfeita em aplicações com poucos ou até nenhum ponto de E/S local.

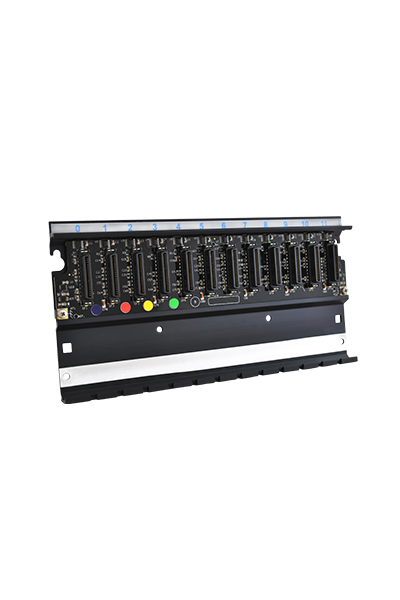

NX9001

• 12 Posições
• Troca a quente

O NX9001 (bastidor de 12 posições) é uma ótima solução para aplicações com poucos pontos de E/S.

NX9002

• 16 Posições
• Troca a quente

O NX9002 (bastidor de 16 posições) é uma excelente escolha para aplicações com maior densidade de pontos de E/S.

NX9003

• 24 Posições
• Troca a quente

O NX9003 (bastidor de 24 posições) é a escolha ideal para grandes aplicações e sistemas que demandem uma maior densidade de pontos de E/S.

NX9010

• 8 Posições

O NX9010 (bastidor de 8 posições sem troca a quente) é uma solução adequada em aplicações de máquinas.

NX9020

• 2 Posições

O NX9020 (base de 2 posições para montagem em painel) é uma solução adequada para aplicações que não necessitam de módulos de E/S.

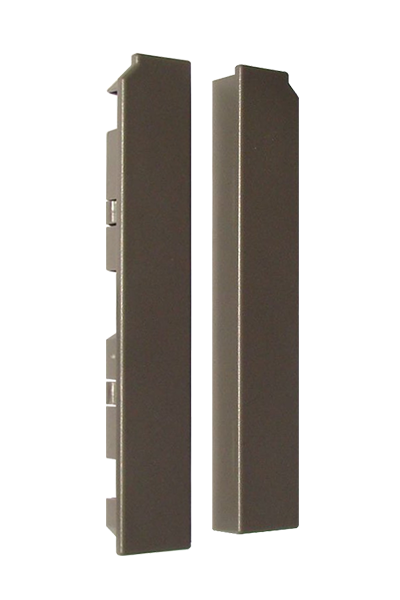

NX9100

O NX9100 é um par de fechamentos laterais para o bastidor desenvolvido para proteger as extremidades do mesmo. Este acessório é indicado para a compra avulsa.

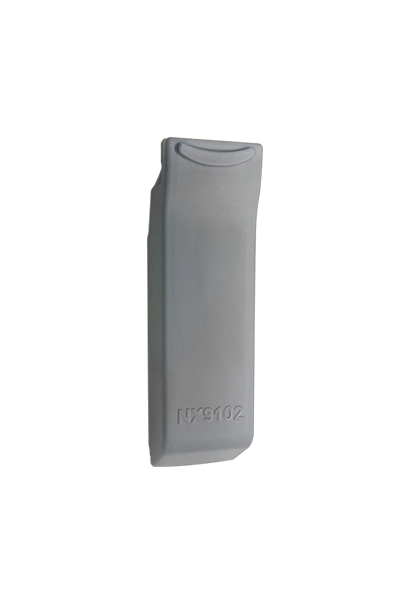

NX9102

O NX9102 é uma tampa de conector para posições não utilizadas dos bastidores da Série Nexto. Esta tampa foi desenvolvida especialmente para fornecer uma elevada proteção aos conectores não utilizados do bastidor.

NX9202

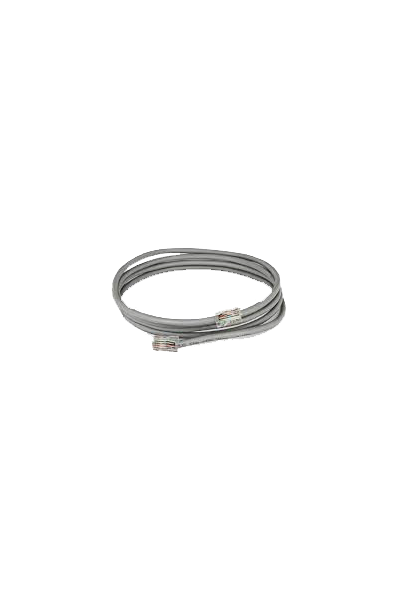

Cabo de comunicação padrão RJ45-RJ45 2 metros

NX9205

Cabo de comunicação padrão RJ45-RJ45 5 metros

NX9210

Cabo de comunicação padrão RJ45-RJ45 10 metros

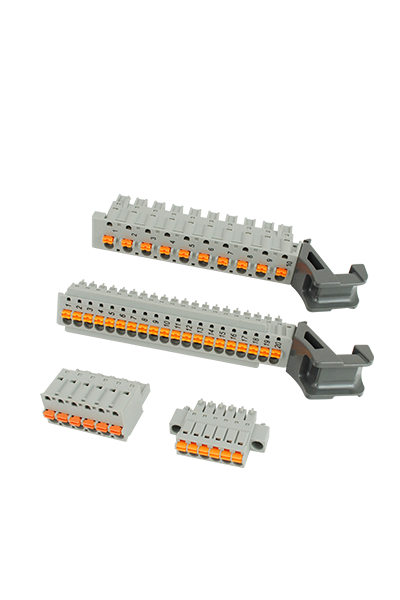

NX9401

• 6 terminais

Conector 6 terminais

NX9402

• 10 terminais

Conector 10 terminais com guia para cabos

NX9403

• 20 terminais

Conector 20 terminais com guia para cabos

NX9404

• 6 terminais

Conector 6 terminais com fixação

NX9405

• 12 terminais

Conector 12 terminais com fixação

NX9406

• 18 terminais

Conector 18 terminais com fixação
